净化工程案例分享 | 洁净装备工程_医院洁净手术部建设项目
发布时间：2025-01-31
来源：安徽维高环境科技 浏览次数：
郑州大学第一附属医院郑东新区医院4号楼洁净手术部净化工程，是以“以人为本、洁污分流、节能减排、功能完善、灵活通用”为设计理念，以“纵横多走廊+手术室自带前室”的布局规划，充分考虑到了人流、物流通道的合理性及实用性完成的一项洁净装备工程。
洁净手术部，位于4#楼（急诊楼）三层、四层，设备夹层位于五层技术夹层。洁净手术部建筑面积约为11842㎡，手术层层高4.3米，设备层层高2.9米。
01、洁净手术部建筑规模
三、四层洁净手术部共配置51间手术室，三层28，四层23间，设计手术量为4台/间·天，设计年手术量7.3万台/年。另外在三、四层分别布置了洁净辅助用房及办公辅助用房。
四层配置23间手术室：
含Ⅰ级手术室16间（铅防护手术室7间，含1间术中DSA铅防护手术室、1间达芬奇手术室）、
Ⅲ级手术室7间（1间术中DSA铅防护手术室）；
三层配置28间手术室，均为III级手术室：
含负压手术室3间（独立出入口）、急诊手术室4间、2间为铅防护手术室
郑州大学第一附属医院郑东新区医院4号楼洁净手术部净化工程，将手术部根据不同使用科室划分为若干手术区，充分的整合手术资源，提高手术周转效率。负压手术室区域配有独立的医用电梯、换车间、恢复室等辅助设施，自成一区，避免与其它手术室形成交叉，减少感染的几率。
洁净手术部不仅要营造良好的医疗环境，同时营造一舒适惬意的工作休息的环境。不再一味的追求手术室间数，而是在满足使用需求的前提下充分的增加辅助用房及办公用房的数量及面积，为医护人员提供良好的休息及办公环境。
02、设计图纸
中央控制面板
1套 六联：①时钟；②计时钟；③空调系统启停、监控，温湿度显示及控制，高效过滤网堵塞报警；④照明系统控制，消防报警；⑤免提电话面板；⑥医气系统监控、报警；⑦手术间门头显示灯控制按钮；⑧术中影像系统；⑨清洁人员呼叫系统；⑩器械回收呼叫系统。
内嵌式物品柜
1套 不锈钢材料，900×1700×350，分四门开启，上下两层，内置不锈钢托架，可放置足量手术器械。
柜体采用磨砂不锈钢板，柜门采用6mm厚钢化玻璃。
内嵌式麻醉柜
1套 同上。
内嵌式药品柜
1套 带抽屉2个，其他要求同上。
导管柜
1套 仅特殊手术间设置。规格：900*1700*350，分四门开启，上柜设活动层架，下柜带滑轨。柜体采用磨砂不锈钢板，柜门采用6mm厚钢化玻璃。
医护工作站
1套 操作台面为进口杜邦人造石，柜体采用18mm中密度纤维板，面贴防火板制作，规格：1300*1900*350 ，可放置电脑2台。
微压差计
1套 每间手术间配置1个，正负30Pa。
液晶观片箱
1套 百级手术室设六联，其余手术室设四联。
PACS屏
1套 部分手术室配置。
输液导轨
1套 每套含4个吊钩。安装形式方便清洁。
组合电源插座箱
（医疗用电） 3组 治疗用电插座箱：3个220V 10A插座，1个220V 16A插座，2个接地端子。
组合电源插座箱（非医疗用电）
1组 非治疗用电插座箱：1个三相380V 插座，3个220V 10A插座，2个接地端子。
藏墙医用气体终端箱
1套 德制终端，符合DIN标准，所有插头均为不可互换式，为快速插拔型，可单手操作；终端箱每种气体管路设置切断阀；配置要求详见“医用气体系统工程技术要求”。要求进口品牌终端。
麻醉废气排放系统
1套 除墙面设置终端外，吊塔预留管道。采用压缩空气射流形式排放，要求进口品牌终端。
保温柜
1套 每间手术室配置1套，进口品牌，有效内容积大于90L，温控范围+5℃～80℃ 。
保冷柜
1套 百级手术室每间设置1套，万级手术室分区域设置。进口品牌，有效内容积大于75L，温控范围：4℃+1℃。
04、百级手术室空调主要设备材料
循环机组
1台 送风量11000m³/h；新风量1100m³/h；机外余压700Pa；制冷量40Kw；制热量15Kw；再热量18Kw；加湿量15kg/h。
电动风量调节阀
1个 规格参数：500x250mm。
防火阀
2个 规格参数：1000x800mm；1000x700mm。
手动风量调节阀
2个 规格参数：1000x800mm；1000x700mm。
止回阀
1个 规格参数：1000x800mm。
电热加湿器
1台 额定加湿量20Kg/h。
送风天花
1套 规格尺寸：2850x2500mm。
带中效排风口
1个 规格尺寸：430x430mm；F7中效过滤器。
下回风口
11个 规格尺寸：7200x350mm。
消声器
2个 规格尺寸：1000x800x2000mm；1000x700x2000mm。
排风机
1台 排风量450m³/h；机外余压260Pa。
医用洁净装备工程洁净手术室，需要保证一定的空气洁净度如I、II、III级，是为整台手术过程服务的。它需配备空气洁净装备、空气调节装备、冷热源装备、电气装备、智能化装备、监测装备、卫生（清洁、消毒）装备、废弃物处理装备等。它自身也更需洁净而无污染如系统部件、围护结构、使用器具、贮存箱柜、交通器具、消耗材料自身应满足防尘、防菌等。
另外，系统管道和设备内部的严重积尘积菌，是造成二次空气污染从而产生空气的感染的一个原因， 空调设施已成为医院的基本配置，将空调和净化结合起来，既能解决空调设施的污染问题，也能解决环境需要洁净的问题。 手术室空气净化简言之就是阻隔式过滤器+气流组织+压差梯度。
01、洁净手术部建筑规模
三、四层洁净手术部共配置51间手术室，三层28，四层23间，设计手术量为4台/间·天，设计年手术量7.3万台/年。另外在三、四层分别布置了洁净辅助用房及办公辅助用房。
四层配置23间手术室：
含Ⅰ级手术室16间（铅防护手术室7间，含1间术中DSA铅防护手术室、1间达芬奇手术室）、
Ⅲ级手术室7间（1间术中DSA铅防护手术室）；
三层配置28间手术室，均为III级手术室：
含负压手术室3间（独立出入口）、急诊手术室4间、2间为铅防护手术室
郑州大学第一附属医院郑东新区医院4号楼洁净手术部净化工程，将手术部根据不同使用科室划分为若干手术区，充分的整合手术资源，提高手术周转效率。负压手术室区域配有独立的医用电梯、换车间、恢复室等辅助设施，自成一区，避免与其它手术室形成交叉，减少感染的几率。
洁净手术部不仅要营造良好的医疗环境，同时营造一舒适惬意的工作休息的环境。不再一味的追求手术室间数，而是在满足使用需求的前提下充分的增加辅助用房及办公用房的数量及面积，为医护人员提供良好的休息及办公环境。
02、设计图纸

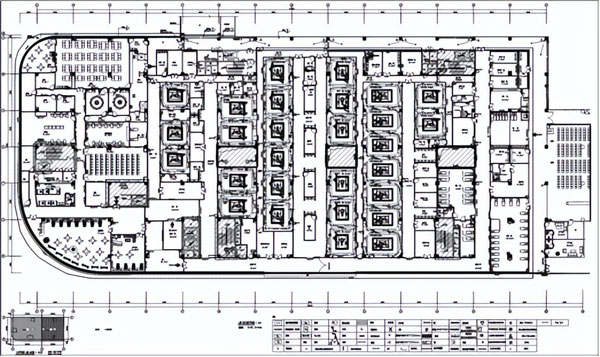

手术部

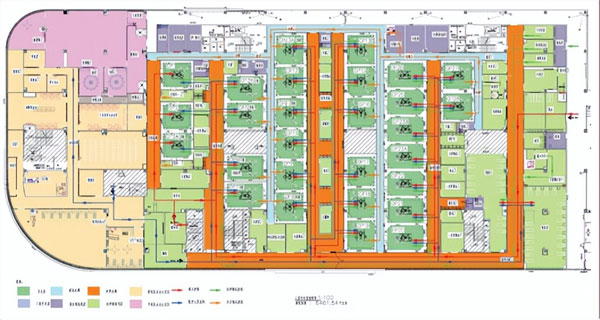

手术室流程图

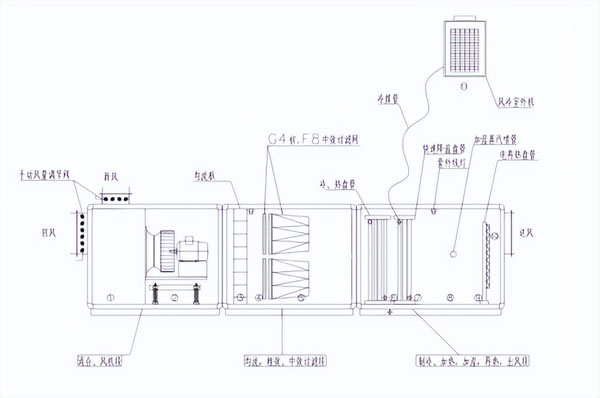

心脏手术室机组系统图
03、手术室基本装备中央控制面板
1套 六联：①时钟；②计时钟；③空调系统启停、监控，温湿度显示及控制，高效过滤网堵塞报警；④照明系统控制，消防报警；⑤免提电话面板；⑥医气系统监控、报警；⑦手术间门头显示灯控制按钮；⑧术中影像系统；⑨清洁人员呼叫系统；⑩器械回收呼叫系统。
内嵌式物品柜
1套 不锈钢材料，900×1700×350，分四门开启，上下两层，内置不锈钢托架，可放置足量手术器械。
柜体采用磨砂不锈钢板，柜门采用6mm厚钢化玻璃。
内嵌式麻醉柜
1套 同上。
内嵌式药品柜
1套 带抽屉2个，其他要求同上。
导管柜
1套 仅特殊手术间设置。规格：900*1700*350，分四门开启，上柜设活动层架，下柜带滑轨。柜体采用磨砂不锈钢板，柜门采用6mm厚钢化玻璃。
医护工作站
1套 操作台面为进口杜邦人造石，柜体采用18mm中密度纤维板，面贴防火板制作，规格：1300*1900*350 ，可放置电脑2台。
微压差计
1套 每间手术间配置1个，正负30Pa。
液晶观片箱
1套 百级手术室设六联，其余手术室设四联。
PACS屏
1套 部分手术室配置。
输液导轨
1套 每套含4个吊钩。安装形式方便清洁。
组合电源插座箱
（医疗用电） 3组 治疗用电插座箱：3个220V 10A插座，1个220V 16A插座，2个接地端子。
组合电源插座箱（非医疗用电）
1组 非治疗用电插座箱：1个三相380V 插座，3个220V 10A插座，2个接地端子。
藏墙医用气体终端箱
1套 德制终端，符合DIN标准，所有插头均为不可互换式，为快速插拔型，可单手操作；终端箱每种气体管路设置切断阀；配置要求详见“医用气体系统工程技术要求”。要求进口品牌终端。
麻醉废气排放系统
1套 除墙面设置终端外，吊塔预留管道。采用压缩空气射流形式排放，要求进口品牌终端。
保温柜
1套 每间手术室配置1套，进口品牌，有效内容积大于90L，温控范围+5℃～80℃ 。
保冷柜
1套 百级手术室每间设置1套，万级手术室分区域设置。进口品牌，有效内容积大于75L，温控范围：4℃+1℃。
04、百级手术室空调主要设备材料
循环机组
1台 送风量11000m³/h；新风量1100m³/h；机外余压700Pa；制冷量40Kw；制热量15Kw；再热量18Kw；加湿量15kg/h。
电动风量调节阀
1个 规格参数：500x250mm。
防火阀
2个 规格参数：1000x800mm；1000x700mm。
手动风量调节阀
2个 规格参数：1000x800mm；1000x700mm。
止回阀
1个 规格参数：1000x800mm。
电热加湿器
1台 额定加湿量20Kg/h。
送风天花
1套 规格尺寸：2850x2500mm。
带中效排风口
1个 规格尺寸：430x430mm；F7中效过滤器。
下回风口
11个 规格尺寸：7200x350mm。
消声器
2个 规格尺寸：1000x800x2000mm；1000x700x2000mm。
排风机
1台 排风量450m³/h；机外余压260Pa。
另外，系统管道和设备内部的严重积尘积菌，是造成二次空气污染从而产生空气的感染的一个原因， 空调设施已成为医院的基本配置，将空调和净化结合起来，既能解决空调设施的污染问题，也能解决环境需要洁净的问题。 手术室空气净化简言之就是阻隔式过滤器+气流组织+压差梯度。
