安徽@合肥十万级洁净车间的设计方案_安徽维高环境
发布时间：2024-04-06
来源：安徽维高环境科技 浏览次数：

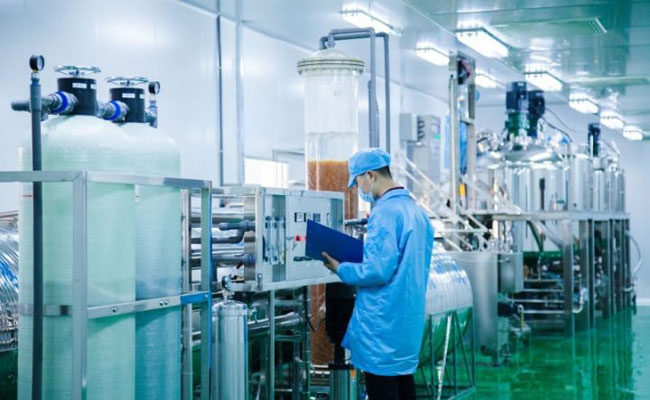

一、洁净车间的结构设计
为了使气流能够顺畅流通不受干扰,要进行必要的结构设计,避免有任何地方可以积累灰尘.,应该以对车间的工作性质等方面进行考虑，如果发尘量大车间,则不宜采用地面形式的送风方式，如果洁净度要求过高,则要远离其他的车间。

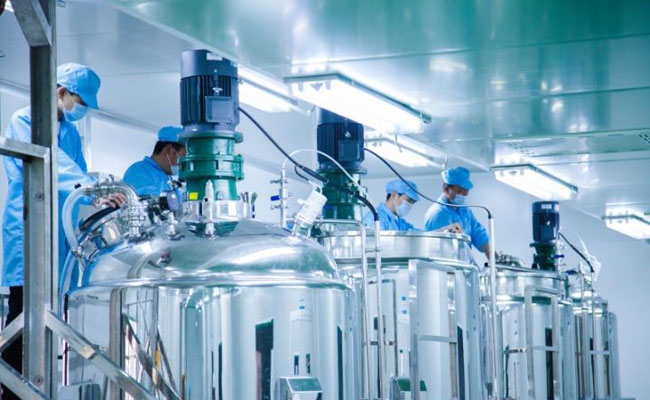

二、洁净车间工程设计方案
1、净车间彩钢板结构和天花板装修工程。
2、洁净车间净化通风空调工程。
3、洁净车间照明电气工程。
4、洁净车间防静电环氧树脂地板工程。
三、设计参数
1、洁净车间温度： 24±2℃。
2、洁净车间湿度：55±5%。
3、照度：十万级洁净车间为 250 Lx-300 Lx，更衣室、普通办公区域为 150 Lx -200Lx。
4、洁净车间噪声：净化区≤65dB(A)。
5、室内正压：净化房间与普通空调房间保证正压＞10Pa；非净化空调房间与室外保证正压＞5Pa。
6、空调净化系统的新风量是为维持室内正压并且应满足室内工作人员的卫生要求二者中取其中的大值。
四、洁净车间墙体及吊顶
1、所有房间的墙体与吊顶、墙体与墙体均采用 R≥30mm 的整体圆弧连接，墙体及吊顶采用50厚手工彩钢板，彩钢板基板厚度为 0.5mm。
2、所有房间吊顶高度：十万级洁净车间4米、局部7.5米，实验室2.8米，辅助间2.8米，外参观走廊3米。
3、地面采用防静电、抗菌、防火、耐磨的进口环氧树脂自流平地坪。
4、房间的门采用手推门，门体采用彩钢板，门套采用喷塑铝合金制作，在关门状态下，应具有密闭措施。
五、空调系统
1、采用水冷恒温恒湿洁净式空调机组，满足十万级洁净车间的温度和湿度要求。空调机组根据现场实际设置于空调机房内，冷却塔及冷却水泵可根据现场实际设置于室外。
2、洁净车间净化系统采用水冷恒温恒湿洁净式空调机组，对十万级洁净车间内进行冷却、除湿、初中效过滤及加压送风，洁净空气通过送风管道送至十万级洁净车间，再经过末端的带高效过滤器的送风口送入十万级洁净车间内。
3、经过粗效过滤的新风机回风进入空调机组，经空调机组冷却、除湿、初中过滤和中效加压风柜的加压，通过送风管道及高效送风口送入十万级洁净车间。
4、各种过滤器性能要求如下：初效：粒径≥5μm，大气尘效率>60%(G4)；中效：粒径≥1μm，大气尘效率>85%(F8)；高效：粒径≥0.5μm，大气尘效率>99.99%。
六、洁净室FFU高效过滤器
1、高效过滤器安装前，必须对洁净室进行全面清扫、擦净，净化空调系统内部如有积尘，应再次清扫、擦净，达到清洁要求。
2、安装时洁净室内必须已经密闭，FFU安装完毕并开始运行，净化空调必须试运转，连续运转12小时以上，再次清扫、擦净洁净室后立即安装高效过滤器。
3、洁净室内保持清洁，无粉尘。所有龙骨已经安装并调整水平。
4、安装人员必须配备洁净衣服，洁净手套以防人为的污染箱体及过滤器。
5、为确保高效过滤器的长期有效的工作，安装环境不宜在油烟、多尘、潮湿的空气中。过滤器尽量避免接触水或其它腐蚀性液体，以免影响其使用效果。
七、洁净室FFU强、弱电安装要求及流程
1、强电方面：输入电源为单相220V交流电源（火线，地线，零线），建议每个主电源线接8台FFU，主电源线使用2.5平方毫米的铜芯线，最后，第一台FF可以选用15A的插头和插座接入强电桥架。如每一台FFU都需要接一个插座，可使用1.5平方毫米的铜芯线。
2、弱电方面：FFU收集器（iFan7-Repeater）与FFU的连接，及FFU之间全部使用网线连接。网络线要求AMP六类或超六类屏蔽网线，水晶头为 AMP屏蔽水晶头。网络线的压制顺序由左到右为，桔白，桔，蓝白，蓝，绿白，绿，褐白，褐。网线压制成平行网线，两头的水晶头压线顺序从左到右一样。压制网线时请注意要将网线中的铝箔与水晶头的金属部分充分接触，以达到屏蔽的效果。
3、安装电源线和网线时不能使蛮力，电源线和网线应固定好，以防施工中踢掉；强电线路和弱电线路在走线时需要尽量避免平行走线，平行走线过长也应该间距 600mm以上， 以减少干扰；禁止网线过长并与电源线捆绑在一起走线。
4、在夹层上的相关施工注意保护FFU和过滤器，保持箱体表面的清洁，注意预防FFU进水，以避免损坏风机。连接FFU电源线时应进行断电操作注意预防漏电发生电击；所有FFU接好电源线后须做短路测试，测试通过后方能打开电源开关；更换过滤器时必须关掉电源后才能进行更换操作。
